PLC là gì ? Cấu Tạo của PLC?

Người Đăng: Tuan AD

Saturday, November 14, 2015

1. PLC là gì ?

PLC (viết tắt: programmable logic controller): là thiết bị điều khiển lập trình cho phép thực hiện các phép tính toán logic linh hoạt thông qua một ngôn ngữ lập trình.

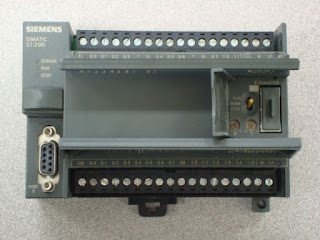

Hình 1.1 PLC -S7 200 của hãng Siemens

2.Cấu Tạo của PLC?

Đầu vào (Input)
Bộ xử lý thông tin trung tâm
Đầu Ra (output)

Ngoài ra còn bộ nhớ được tích hợp bên trong bộ xử lý thông tin trung tâm. Do PLC hoạt động độc lập nên phải có nguồn điện cấp cho PLC ( mạch điều khiển)

Hình 1.2 Cấu tạo cơ bản của PLC

Vậy chúng ta chỉ cần tiến hành 1 số bước sau để hoàn thiện nó:

Xác định số đầu vào (input)
Xác định số đầu ra (output)
Lập trình (STL, LD, CSF... )

Đó là những bước cơ bản để lập trình PLC:

Xác định số chân đầu vào (input)
Là số chân nhận tín hiệu vào của PLC. Thường có dạng là 0.00,0.01 ....... 0.07 . Hoặc có dạng từ 0.0 ...... 0.7

Ở đây chân " L, N " thường được nối với nguồn DC-24V, AC -220V (tùy từng loại PLC) . Vậy các chân còn lại ở đây là đầu vào input (COM, 0.00 ... 0.07)
Xác định số chân đầu ra ( output)
Là số chân nhận tín hiệu ra của PLC. Thường có dạng là 100.00,100.01 .......100.07 .

Trong đó chân COM được nối với cực âm của tín hiệu được điều khiển , còn các chân còn lại được nối với các tín hiệu điều khiển khác.
Lưu ý: nguồn được điều khiển có thể là AC hoặc DC

Ví dụ: Lập trình PLC - CP1L điều khiển động cơ lồng sóc kiểu nối sao- tam giác. Loại PLC AC/DC/DC . Chế độ khởi động có đảo chiều thuận nghịchPhân tích:

Vậy ta có thể thấy rằng PLC chay ở 3 nguồn điện áp: AC/DC/DC
AC Nguồn cấp điện cho PLC ,DC nguồn điện đầu vào cho PLC , DC nguồn điện đầu ra Cho PLC

Nguồn PLC: AC-220V . Nối với chân L,N cấp nguồn cho PLC

Đầu vào(input): DC-24V . Chân COM được nối với âm nguồn. Theo yêu cầu công nghệ ta lần lượt nối (0.00... 0.034 > nút dừng,quay thuận, quay ngược , nối sao, nối Tam giác ) .

Đầu ra (input): DC-24V . Chúng ta nối với các tiếp điểm ở mạch động lực để điểu khiển theo ý muốn. Tương tự ta có các khối Chạy thuận, Chạy ngược ,sao, Tam giác
Bài Viết : Tuân Nguyễn (ĐH kỹ thuật công nghiệp thái Nguyên)
